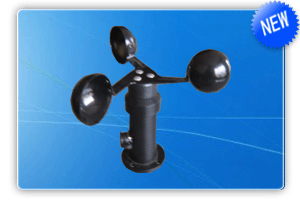

FC-1型风速风向传感器
FC-1型风速风向传感器由风速传感器和风向传感器组成。风杯采用碳纤维材，强度高，起动好。风向重锤采用附翼板，提高了动态特性。WC-1风传感器互换性好、量程大、线性好、抗雷击能力强、工作可靠。该传感器广泛用于气象、海洋、环境、机场、港口、工农业计交通等领域。
|
|
FC-1型风速风向传感器 |
|
|
|
|
| |
◆ 主要技术指标
| 项目 类别 |
风速传感器 |
风向传感器 |
| 测量范围 |
0～40m/s |
0～360 |
| 精度 |
±（0.3±0.03V）m/s |
0.1％(线性度) |
| 最大回转半径 |
90mm |
200mm |
| 分辨率 |
0.1 m/s |
|
| 起动风速 |
≤0.5 m/s |
≤0.8 m/s |
| 输出形式 |
方波 |
0～5kΩ（±15％） |
| 工作电压 |
5V |
|
| 工作电流 |
10mA |
|
| 重量 |
≤0.5kg |
≤0.5kg |
| 工作环境 |
温度-60℃～50℃
湿度≤100％RH
|
温度-60℃～50℃
湿度≤100％RH
|
工作原理
风速传感器的感应元件是三杯风组件，由三个碳纤维风杯和杯架组成。转换器为多齿转杯和狭缝光耦。当风杯受水平风力作用而旋转时，通过活轴转杯在狭缝光耦中的转动，输出频率的信号。
风向传感器的变换器为码盘和光电组件。当风标随风向变化而转动时，通过轴带动码盘在光电组件缝隙中转动。产生的光电信号对应当时风向的格雷码输出。
传感器的变换器采用精密导电塑料电位器，从而在电位器的活动端产生变化的电阻信号输出。 |
|
