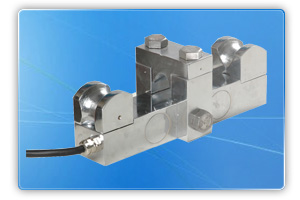

HZC-3P系列旁压式荷重传感器
该传感器专门用于钢丝绳和柔性绳索的张力测试。直接将钢丝绳嵌入传感器两侧槽内即可。 把钢丝绳的张力转化为传感器承受的压力进行测量，使用安全、可靠、方便。适用于各种卷扬式起重设备的安全保护，安装于钢丝绳的固定端或定滑轮附近
|
HZC-3P系列旁压式荷重传感器
|
|
 |
|
|
| |

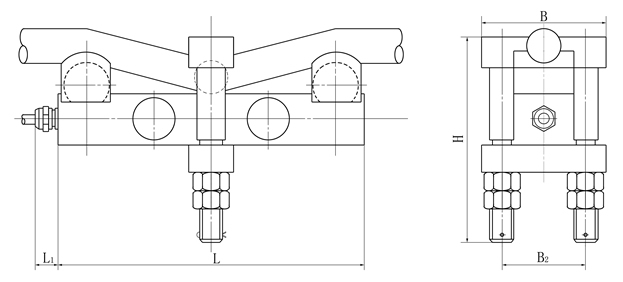

| 产品结构图： |
|
|
| 外形尺寸： |
钢丝绳拉力 |
量程 |
钢丝绳直径 |
H |
L |
L1 |
B |
B1 |
| 1t |
1t |
Ø6-14 |
117 |
160 |
18 |
76 |
45 |
| 2t |
1t |
Ø8-18 |
117 |
160 |
18 |
76 |
45 |
| 5t |
2t |
Ø16-26 |
117 |
160 |
18 |
72 |
45 |
| 10t |
5t |
Ø24-36 |
170 |
260 |
18 |
108 |
68 |
| 20t |
10t |
Ø24-36 |
175 |
272 |
18 |
112 |
72 |
|
|
| 技术参数： |
参数 |
单位 |
技术指标 |
灵敏度 |
mV/V |
2.0±0.01 |
非线性 |
≤ %F·S |
±0.05 |
滞后 |
≤ %F·S |
±0.05 |
重复性 |
≤ %F·S |
±0.05 |
蠕变 |
≤ %F·S / 30min |
±0.03 |
零点输出 |
≤ %F·S |
±1 |
零点温度系数 |
≤ %F·S / 10℃ |
±0.03 |
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.03 |
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
输入电阻 |
Ω |
380±2Ω |
输出电阻 |
Ω |
350±2Ω |
安全过载 |
%F·S |
150%F·S |
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
推荐激励电压 |
V |
10V ~ 15V |
|
|
|
| 下载说明书 |
|
|
| |
|
|
|
|
