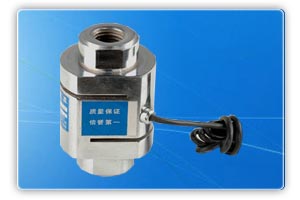

HZC-3L系列柱式拉压力荷重传感器
该传感器采用S型柱式作为弹性体，具有精度高、强度好、稳定性好等特点，配以数字测量仪，广泛应用于天车称、料斗称、过程控制等的拉力测量。
|
HZC-3L系列柱式拉压力荷重传感器
|
|
 |
|
|
| |
◆产品结构
|
|

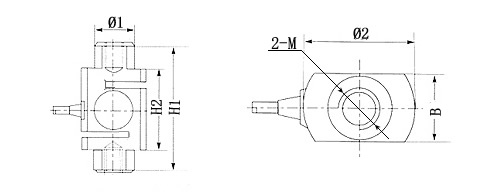

外形尺寸:
量程 |
?1 |
?2 |
H1 |
H2 |
B |
2 - M |
| 0.1-0.7t |
28 |
44 |
88 |
54 |
26 |
16×1.5 |
| 0.1-0.7t |
28 |
48 |
93 |
59 |
38 |
16×1.5 |
| 1 - 5t |
40 |
64 |
102 |
70 |
45 |
24×1.5 |
| 5-10t |
56 |
68 |
120 |
80 |
50 |
30x3 |
| 15 - 20 t |
60 |
84 |
160 |
100 |
58 |
36×3 |
| 25 - 30 t |
80 |
114 |
210 |
150 |
70 |
45×4.5 |
|
技术参数：
| 参数 |
单位 |
技术指标 |
灵敏度 |
mV/V |
2.0±0.01 |
非线性 |
≤ %F·S |
±0.05 |
滞后 |
≤ %F·S |
±0.05 |
重复性 |
≤ %F·S |
±0.03 |
蠕变 |
≤ %F·S / 30min |
±0.03 |
零点输出 |
≤ %F·S |
±1 |
零点温度系数 |
≤ %F·S / 10℃ |
±0.02 |
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.02 |
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
输入电阻 |
Ω |
700±10Ω |
输出电阻 |
Ω |
700±Ω |
安全过载 |
%F·S |
150%F·S |
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
推荐激励电压 |
V |
10V ~ 15V |
|
